CDG-6000型曲軸專用熒光磁粉探傷機

產品詳情

一、設備組成

控制中心（人機界面觸摸屏操作、數字顯示）	一套
主機(包括:周、縱向變壓器、縱向磁化器、周向夾緊磁化機構、絲桿螺母極間距調整機構等)	一套
氣動夾緊機構	一套
磁懸液噴灑系統	一套
暗室系統	一套
線圈伸出機構	二套
LED紫外燈系統	一套
托架旋轉機構	一套

二、探傷工件：曲軸。
三、設備能力：
探傷節拍：15--25秒/件，觀察時間除外。
四、本機設計制定標準：
<<磁粉檢測>> JB/T8290-2011國標。
五、主要技術指標：
周向磁化電流AC：0—6000A（有效值）連續可調，帶斷電相位控制（無漏檢）。
縱向磁化磁勢AC：0—20000AT（有效值）連續可調，帶斷電相控制（無漏檢）。
電極間距：0—1500mm。
磁化原理：通電、線圈法。
磁化方式：周向磁化、縱向磁化、復合磁化三種可靈活選用。
使用環境：—10℃—+40℃，相對濕度≤80%。
貯存環境：溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。
紫外線強度：距工件380mm處紫外線強度＞4000μW/cm2。

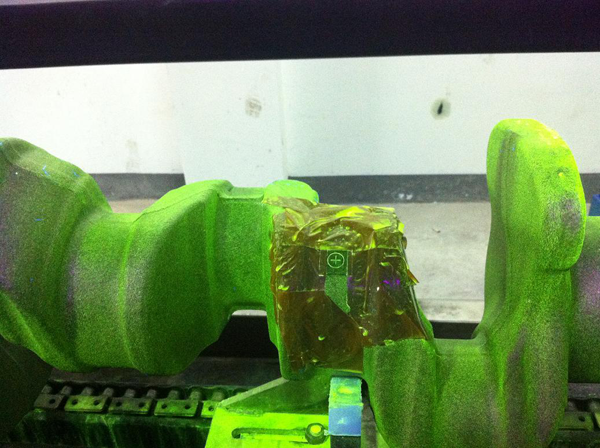

靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準2號A型試片測試，顯示清晰。
電源：三相四線，380V±20%，50HZ，約250A。
檢查面：工件全部表面的裂紋等缺陷。
退磁：AC20000—0（有效值）衰減式自動退磁。
剩磁：Br≤0.2mT。
工件旋轉觀察速度：4-6rpm。
磁化線圈：內徑450mm。線圈移動方式氣缸自動伸出。
氣動夾緊：夾緊行程0-100mm。線圈伸出氣缸行程0—350mm.
氣源氣壓： 0.4—0.8MP。
磁化電源柜尺寸：620*500*1750，夾持裝置尺寸：2800*800*1400（不包括暗室）
設備重：2T
六、運行程序：手動和自動二種。
自動程序為：上料-夾緊（磁化線圈前進）-噴液-磁化-（磁化線圈縮回）-轉動觀察（磁化線圈前進）-退磁-松夾 -下料,整個過程均用小型工業PC控制。自動程序可連續進行。
