一、設備組成
|
控制中心（人機界面觸摸屏操作、數字顯示）
|
一套
|
|
主機(包括:周、縱向變壓器、周向夾緊磁化機構、絲桿螺母極間距調整機構等)
|
一套
|
|
磁懸液噴灑攪拌回收系統
|
一套
|
|
暗室系統（自動開合）
|
一套
|
|

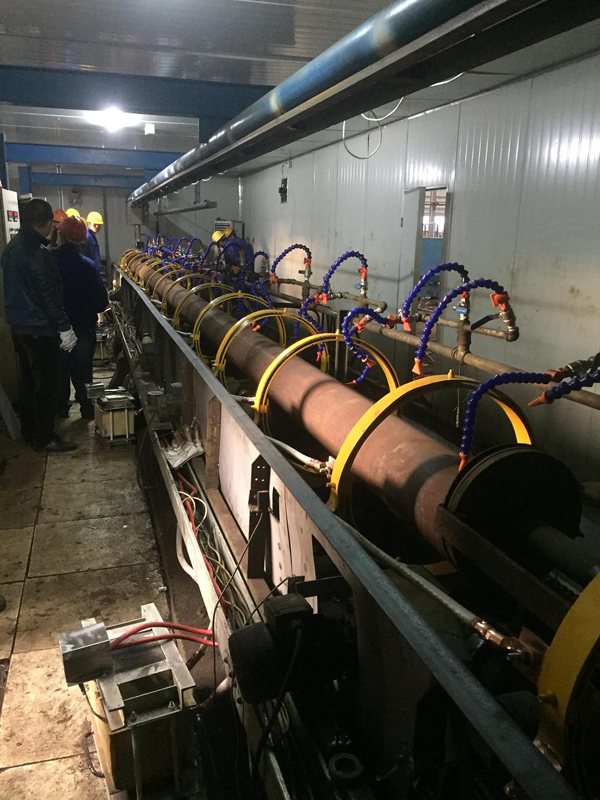

縱向開合線圈
|
十六套
|
|
LED紫外燈系統
|
二套
|
|
托架旋轉機構
|
一套
|
二、探傷工件：鉆鋌。
三、設備能力： 探傷節拍：5—8分/件。
四、本機設計制定標準：
JB/T8290—2011《磁粉探傷機》。
五、主要技術指標：
周向磁化電流：AC：0～6000A（有效值）連續可調，帶斷電相位控制；
縱向磁化磁勢：AC：0—20000AT（有效值）連續可調，帶斷電相位控制；
電極間距：0—15000mm。
磁化原理：通電、線圈法，分段磁化。
磁化方式：周向磁化、縱向磁化、復合磁化三種可靈活選用。
使用環境：—10℃— +40℃，相對濕度≤80%。
貯存環境：溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。
紫外線強度：距工件380mm處紫外線強度不少于4000μW/cm2。
靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準A型2號試片測試，顯示清晰。
電源：三相四線，380V±20%，50HZ，約250A。
檢查面：工件全部表面的裂紋等缺陷。
退磁：衰減式自動退磁。
退磁時間：≤4S。
剩磁：Br≤0.3mT。
工件旋轉觀察速度：4-6rpm。
磁化線圈：內徑400mm。電動移動，分段磁化。
氣動夾緊：雙向夾緊，夾緊行程0-50mm。
氣源氣壓： 0.4—0.8MP。
磁化電源柜尺寸：620*500*1750，夾持裝置尺寸：17000*1000*1400（不包括暗室）
設備重：4T
