產品詳情

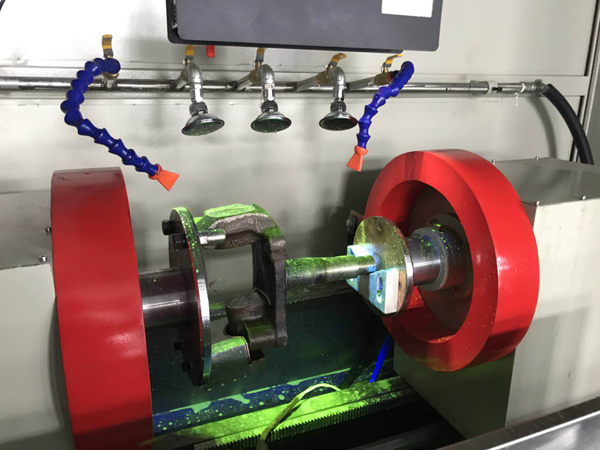

該設備采用機電儀一體化結構，主要由磁化電源部分和夾持旋轉部分組成;可對工件分別實現周向、縱向、復合磁化和退磁。可適用于航空、機械、鐵道、汽車、內燃機、船舶、電力等行業的零部件探傷;對工件采用通電法和線圈法磁化，復合磁化能一次性全方位顯示工件表面的裂紋，探傷速度快、效果好。
主要技術指標：
一、主要技術指標：
本機按照《中華人民共和國國家標準磁粉探傷機》《磁粉檢測》<<磁粉檢測>> JB/T8290-2011國標。
輸入電源：三相四線380V±10%，50Hz，160A。
暫載率：20%。
周向磁化電流：AC 0—4000A，連續可調(帶斷電相位控制)。
縱向磁化安匝：AC 0—16000AT，連續可調(帶斷電相位控制)。
退磁方式：衰減式自動退磁。
退磁時間：≤2秒。
退磁效果：剩磁≤2Gs。
氣動夾緊：夾緊行程0-50mm。
電極間距：0—600mm
磁化方式：單周向磁化，單縱向磁化和復合磁化。
工件旋轉觀察速度：4-6rpm。
磁化線圈：內徑300mm。
移動電極：電動移動。
紫外線強度：工件表面離紫外燈泡380mm處強度不低于4000uw/cm2。
氣源氣壓：0.4—0.8MP。
使用環境：溫度—10℃～+40℃ ，相對濕度≤80%。
貯存環境：溫度—20℃～+60℃，相對濕度≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。
靈敏度測試：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰。
二、探傷工藝流程：
運行程序：手動和自動二種。
自動程序：人工上料——夾緊——旋轉——噴灑——磁化——旋轉——人工觀察——退磁——松開——下料。
手動：可單獨控制上述夾緊、旋轉、噴灑、磁化、退磁等動作。
