            專用磁粉探傷機


            CJW-9000型管端專用熒光磁粉探傷機
          1. 產品詳情


            1.設備名稱及用途:
            1.1設備名稱:CJW-9000管端微機控制熒光磁粉探傷機
            1.2:鋼管、油管管端。
            1.3產品方案
            (一)、產品標準
            (1) 美國石油學會標準API SPEC 5D鉆桿規范;
            (2) 美國石油學會標準API SPEC 5CT套管和油管規范;
            (3) 石油行業標準SY/T6194套管和油管技術規范;
            (二)、產品規格
            1.4檢測要求:檢查管端內、外表面和近表面因鑄造、鍛造、機加工和疲勞而引起的裂痕等細微缺陷。
            1.3規格:探傷長度350mm以內。
            2.設備配置、技術參數及功能
            (一)本機設計制定標準
            <<磁粉檢測>>JB/T8290—2011《磁粉探傷機》。
            (二)設備能力
            運轉時間:大于560小時/月。
            節拍:15-25秒/件

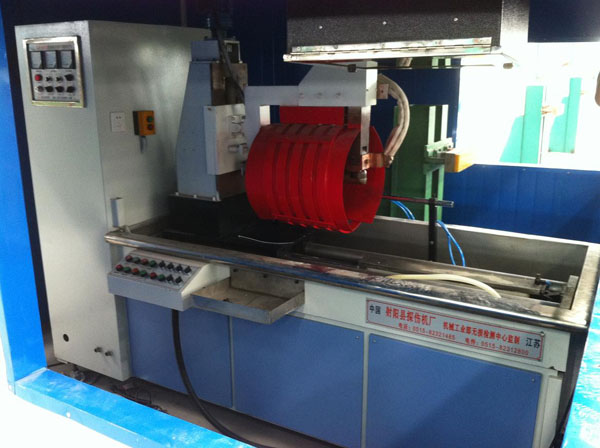

            (三)設備組成(如附圖)
            電源控制柜(包括 :操作站、控制主板和主電源板等 )
            磁化裝置(包括:縱向磁化器、周向磁化器、線圈自動伸出機構周向磁化器、磁化頭氣氣缸送進機構等)
            控制系統(歐姆龍PLC)
            磁懸液噴灑系統
            固定LED紫外燈系統和手提LED紫外燈
              暗室系統
            自動退磁系統
            上料及送料裝置   (用戶自備)
            (四)主要技術指標:
            輸入電源:三相四線 380V±10%   50Hz,350A。
            暫載率:20%。
            周向磁化電流:AC  0—9000A(有效值),連續可調(帶斷電相位控制)。
            縱向磁化磁勢:AC:0-24000AT(有效值),連續可調(帶斷電相位控制)。
            退磁方式:衰減式自動退磁。
            退磁效果:剩磁≤3Gs。
            退磁時間:≤3s。
            磁化方式:?jiǎn)沃芟虼呕瑔慰v向磁化和復合磁化。(內孔用磁軛感應法探傷)
            磁化線圈:移動線圈內徑 400mm,采用氣缸送出,氣缸行程350mm。
            磁化頭氣動移動行程:350mm。
            轉動:由擺線針輪減速機實現,以保證全方位磁化和觀察,n=5—10rpm。
            紫外線強度:工件表面離紫外燈泡380mm處強度≥4000uw/cm2。
            氣源氣壓: 0.4—0.8MP。
