產品詳情

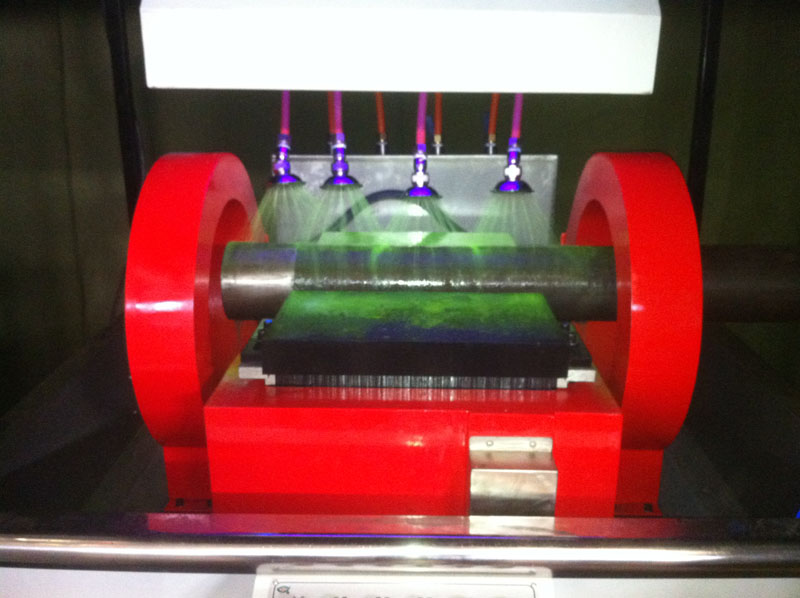

一、設備名稱：CUG-16000AT型管端專用熒光磁粉探傷機。
二、設備設計制造依據：
執行標準GB/T15822.3-2005《無損檢測 磁粉檢測 第三部分：設備》；
GB/T3721-83《磁粉探傷機》；
JB/T8290-98《磁粉探傷機》；
符合JB/T4730-2005《承壓設備無損檢測》對檢測設備的相關要求；
滿足ISO9001質量體系認證文件的要求；
設備的安全性能符合國家相關標準的規定；
雙方技術協議書。
三、設備總體要求：
1、該設備為固定式機電分立式結構、半自動磁粉探傷設備。主要由磁化電源電氣控制系統、磁化裝置、磁懸液噴灑及回收系統、熒光裝置、退磁系統等幾部分組成。本設備可實現鉆桿的輸送、升降和旋轉的輔機系統（本部份廠家自制）適用于以濕式磁粉法檢測由鐵磁性材料制成的鉆桿管端表面及近表面因材料、鍛壓、鑄造、淬火、加工、疲勞等原因引起的裂紋和各種細微缺陷。
2、該設備采用手動、自動兩種運行方式，由進口可編程控制器（PLC）對設備進行集中控制。手動時，可進行每個功能的單步獨立操作；自動時，該設備自動執行PLC內部程序，工件經滾道上料后，可實現工件的輸送、升降、噴淋、復合磁化、退磁等一系列動作的半自動化；交流磁化均帶斷電相位控制，具有較高的剩磁穩定度，適用于連續法探傷檢測。
四、主要技術參數：
    1、磁化方式：周向、縱向兩種磁化方式;
    2、周向磁化磁勢：AC 0～16000AT有效值，連續可調，帶斷電相位控制；
    3、縱向磁化磁勢：AC 0～16000AT有效值，連續可調，帶斷電相位控制；
    4、暫載率：≥30％；
    5、最大檢測外徑：140～350mm氣動可調；
    6、工作方式：手動和自動；
    7、探傷靈敏度： A型2# 15/50試片顯示清晰；
    8、退磁方式：自動衰減式退磁；
    9、周向退磁磁勢：AC 16000～0AT有效值，數顯連續可調；
   10、縱向退磁磁勢：AC 16000～0AT有效值，數顯連續可調；
   11、退磁效果：≤0.3mT；
   12、工作節拍：每端磁化時間約25秒/件（探傷時序可編程調整）；
   13、電源：三相四線  380V±10％  50Hz  瞬時最大30A；
   14、重量：1500kg。
